Căn cứ pháp lý
- Nghị định số 58/NĐ-CP: Quy định chi tiết một số điều của Luật Điện lực về phát triển điện năng lượng tái tạo và điện năng lượng mới, tạo cơ sở pháp lý cho việc kết nối và giám sát hệ thống điện mặt trời mái nhà. Chi tiết…
- Văn bản số 378 của EVN: Công bố các yêu cầu kỹ thuật kết nối nguồn điện mặt trời mái nhà tự sản xuất, tự tiêu thụ với hệ thống thu thập, giám sát, điều khiển của EVN. Chi tiết…
- Văn bản số 275/EVNICT-GPCN ngày 14/3/2025 của Công ty Viễn thông Điện lực và Công nghệ thông tin về công tác chuẩn bị triển khai hệ thống giám sát, điều khiển ĐMTMN (EVN-RMCS). Chi tiết …
- Quyết định số 429/QĐ-EVN ngày 27/3/2025 của Tập đoàn ĐLVN về Quy trình quản lý phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ. Chi tiết …
Yêu cầu kỹ thuật kết nối hệ thống
Căn cứ nghị định số 58/NĐ-CP và Quyết định số 378/QĐ-EVN, Căn cứ vào công suất lắp đặt, chủ đầu tư phải trang bị hệ thống đáp ứng TCKT như sau:
| STT | Công suất hệ thống ĐMTMN của CĐT | Bán điện dư | Trang bị hệ thống/ Thiết bị GSĐK | Tương thích kết nối RMCS | Trang bị hệ thống đo đếm |
|---|---|---|---|---|---|
| 1 | < 100kW | Không | Không | Không | |
| Có | Không | Có | |||
| 2 | > 100kW | Không | Có | Có | Không |
| Có | Có | Có | Có |

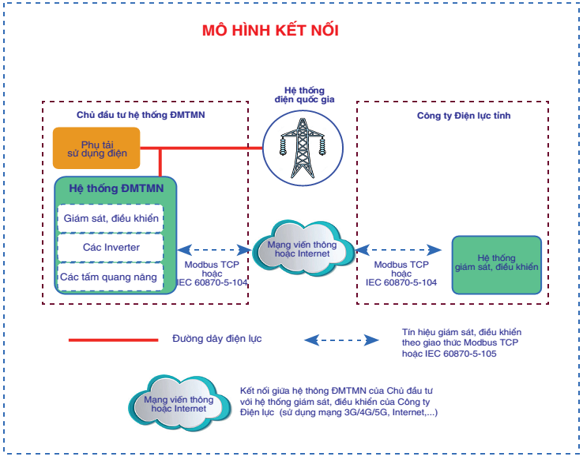

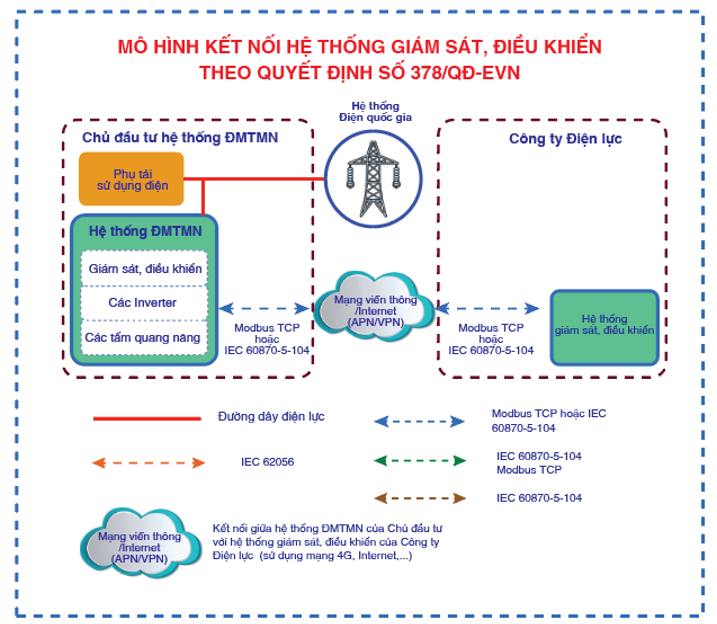

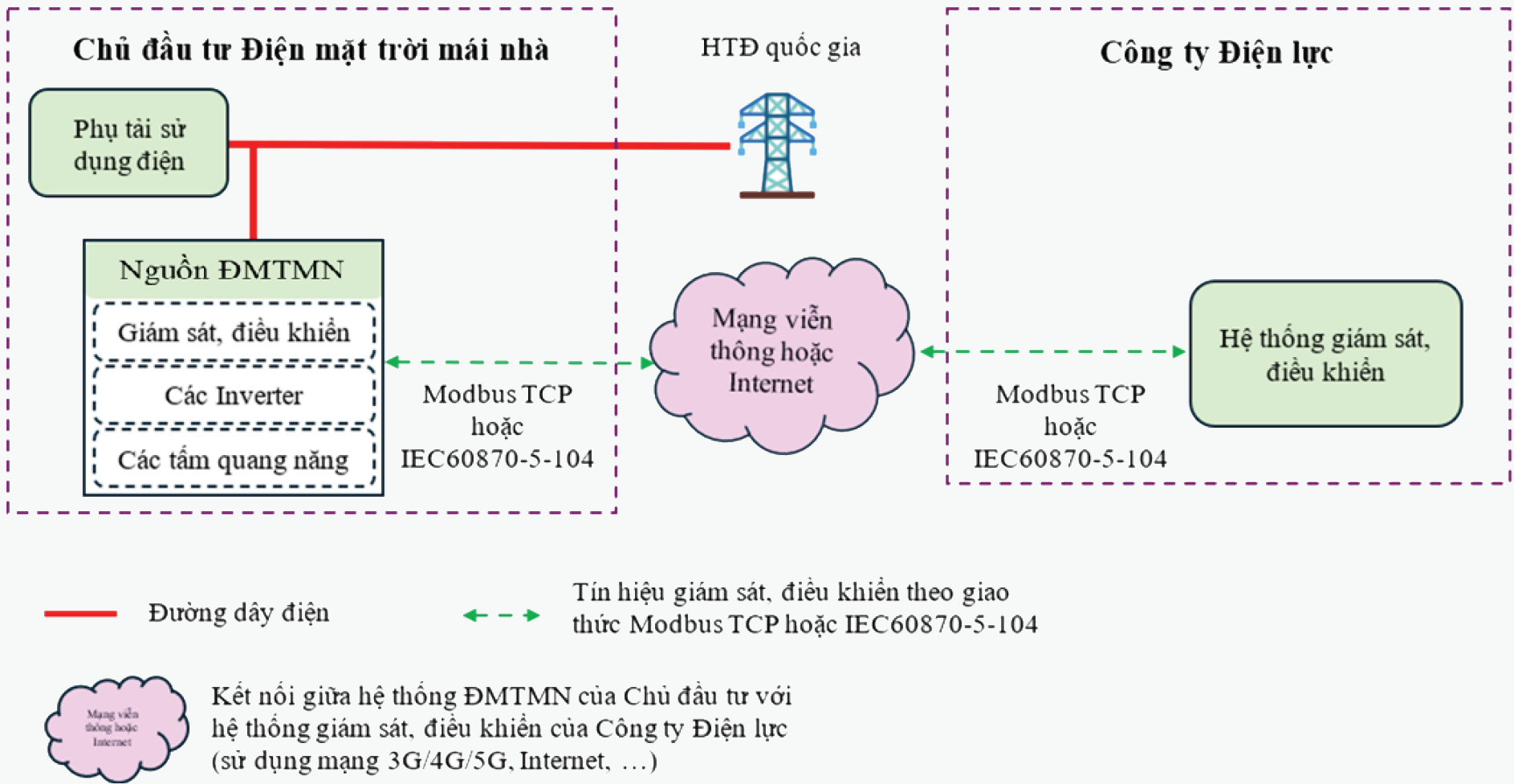

Hệ thống ĐMTMN có công suất từ 100kW trở lên có đấu nối với hệ thống điện phải trang bị thiết bị kết nối với Công ty Điện lực. Thiết bị phải đáp ứng:
1. Chức năng giám sát, trao đổi dữ liệu: giữa hệ thống ĐMTMN và hệ thống GSĐK của cấp điều độ phân phối.
2. Chức năng điều khiển: nhận lệnh điều khiển từ hệ thống GSĐK, duy trì hoạt động theo giá trị cài đặt.
3. Lưu trữ thông tin, dữ liệu vận hành của Inverter và toàn bộ nguồn ĐMTMN
4. Bảo mật dữ liệu: mã hoá kênh truyền dữ liệu giữa nguồn ĐMTMN và hệ thống GSĐK của CTĐL
5. Đáp ứng giao thức: Modbus TCP hoặc IEC 60870-5-104

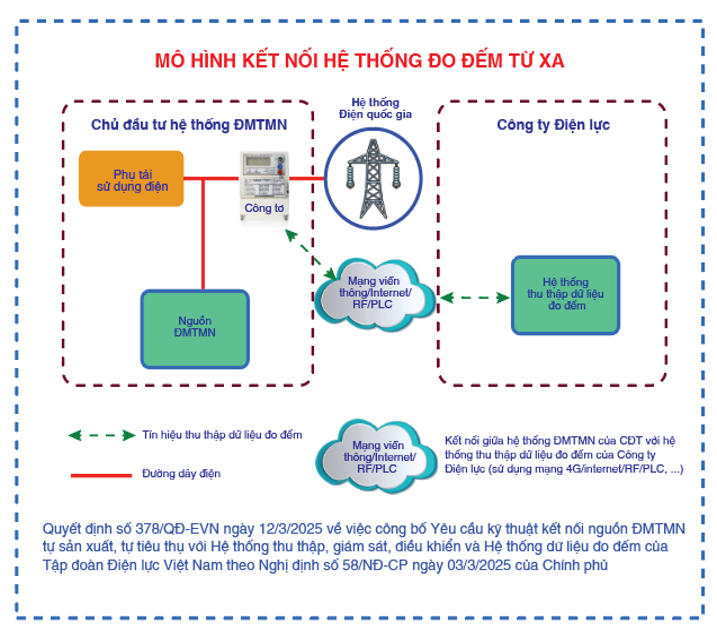

Hệ thống ĐMTMN TSTT có bán điện dư: CĐT trang bị công tơ đo đếm, truyền dữ liệu, kết nối tương thích hệ thống thu thập dữ liệu đo đếm tại Công ty Điện lực.
Công tơ đo đếm:
- Công tơ đo đếm của CĐT nguồn ĐMTMN phải tuân thủ QĐ phê duyệt mẫu phương tiện đo theo luật đo lường.
- Công tơ phải tương thích kết nối , truyền dữ liệu với hệ thống thu thập dữ liệu đo đếm tại các CTĐL
Thiết bị giám sát điều khiển

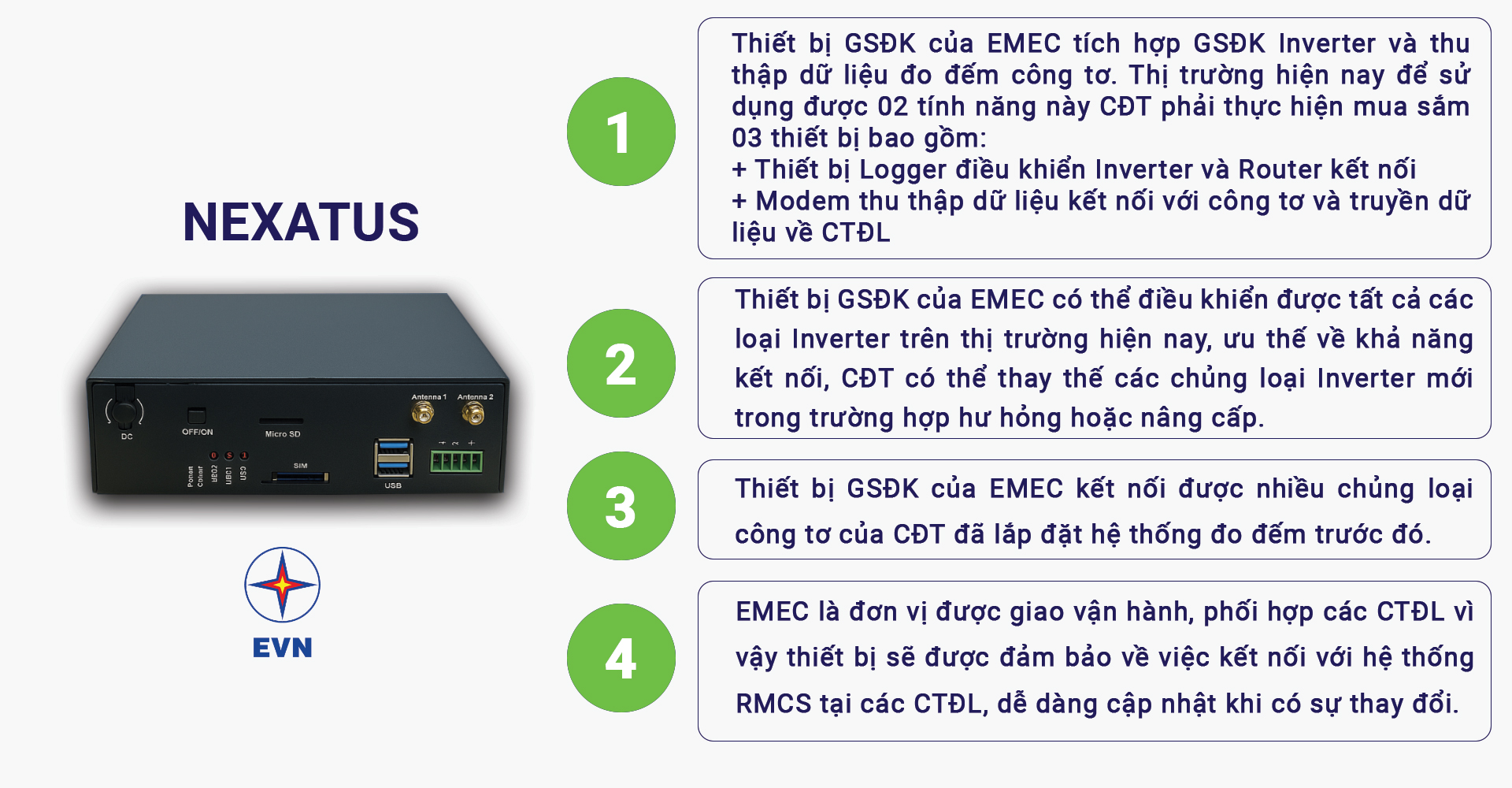

| Thiết bị | NEXATUS |
| Nguồn điện | Điện áp cung cấp: 5V (DC); Dòng điện: 2A |
| Lắp đặt | Gắn được trên thanh DIN |
| Kích thước | D x R x C: 170 x 105 x 50 (mm) |
| Kết nối Ethernet | – 02 Ethernet 10/100/1000 Mbps – Các cổng này có thể được cấu hình WAN/LAN độc lập |
| Cổng Serial | 04 cổng RS232, cho phép kết nối trực tiếp với các thiết bị nối tiếp |
| Giao diện USB | 01 cổng USB; cho phép trao đổi giao tiếp với các thiết bị ngoại vi khác |
| Thẻ nhớ | 01 thẻ nhớ cắm Micro SD |
| Thẻ SIM | 01 thẻ SIM hỗ trợ kết nối di động |
| Anten | 01 Anten SMA 4G |
| Đèn cảnh báo | Trạng thái nguồn; RSSI; Ethernet;SIM;VPN |
| Nhiệt độ làm việc | Từ 10°C – 70°C |

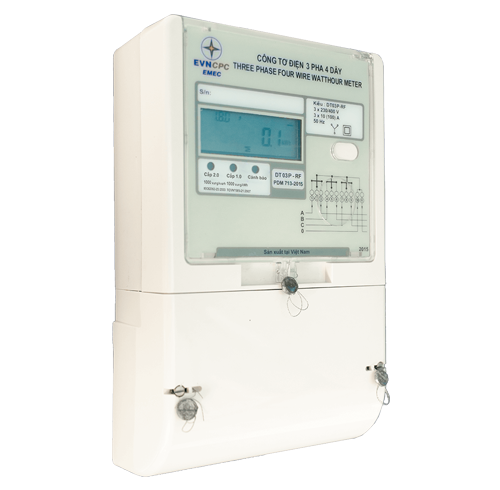

Công tơ điện tử đo đếm 2 chiều – phù hợp với chuẩn giao tiếp đã được tích hợp trên thiết bị:
– Công tơ điện tử 1 pha: DT01P80-RF, DT01M80-RF
– Công tơ điện tử 3 pha: DT03M10, DT03M05
| Vật tư | Thông số kỹ thuật |

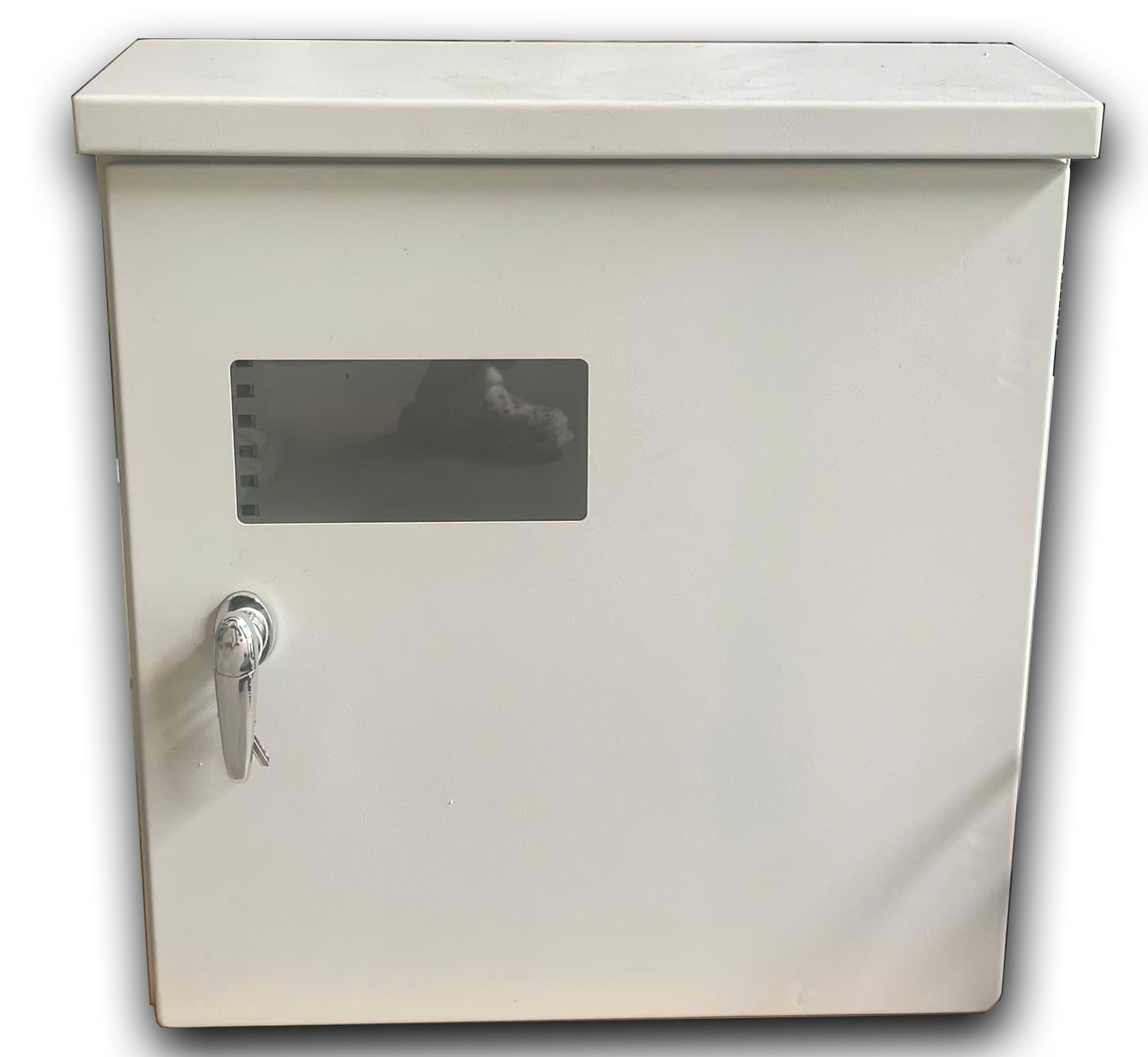

| Vỏ tủ điện (tùy chọn) | KT: H550xW500xD200mm Vật liệu: Tole dày 1.2mm, tủ 1 lớp cánh Màu sơn: Sơn tĩnh điện RAL 7035 Kiểu tủ: Ngoài trời, treo tường |
| Công tơ điện tử đo đếm 2 chiều (tùy chọn) | Công tơ điện tử 1 pha: DT01P80-RF, DT01M80-RF Công tơ điện tử 3 pha: DT03M10, DT03M05 |
| Smartlogger | NEXATUS |
| Thiết bị đầu vào (tùy chọn) | Thiết bị trong tủ điện |
Hệ thống thu thập dữ liệu đo đếm
Dịch vụ phần mềm theo dõi sản lượng ĐMTMN – SEMS
Tính năng nổi bật
- Giám sát hoạt động hệ thống điện mặt trời mái nhà
- Quản lý sản lượng điện mặt trời
- Phát hiện bất thường
- Bảo mật thông tin
Ứng dụng của phần mềm
- Hộ gia đình
- Doanh nghiệp và nhà máy
- Các đơn vị quản lý lưới điện
- Dự án năng lượng tái tạo

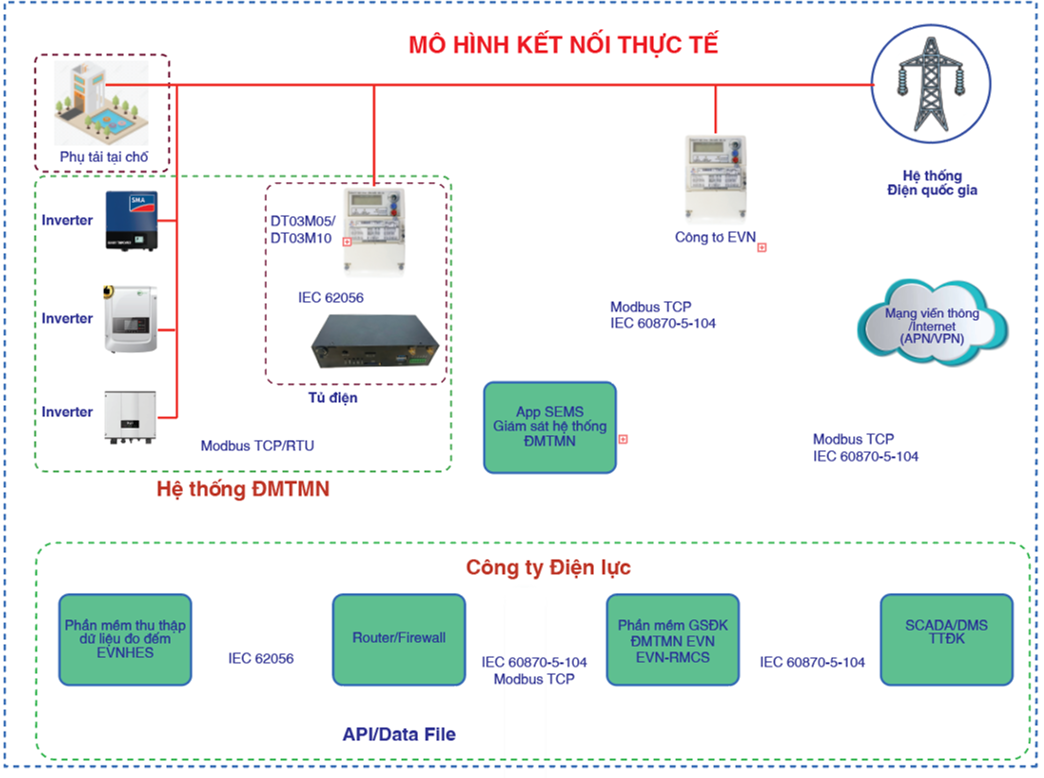

Tuỳ theo công suất lắp đặt và tình hình thực tế, Thiết bị điện ADP sẽ cung cấp các dịch vụ bán lẻ cho các khách hàng như sau:
| Công suất lắp đặt của KH | Nhu cầu | Công tơ CĐT phải trang bị | Trang bị thiết bị GSĐK |
Đề xuất cấu hình đáp ứng tiêu chuẩn kỹ thuật 378/QĐ-EVN |
|---|---|---|---|---|
| P < 20 kW | Bán điện | DT01P80-RF, DT01M80-RF | Không | DT01M80-RF |
| 20kW < P <100 kW | Bán điện | DT03M10, DT03M05 | Không | DT03M10 và modem RMR kết nối dữ liệu về EVN |
| P >100 kW | Bán điện | DT03M10, DT03M05 | Có | Tủ điện: gồm thiết bị GSĐK, công tơ DT03M05 |
| Khách hàng | Giám sát, điều khiển hệ thống | Tuỳ chọn | Có | Tủ điện: gồm thiết bị GSĐK và phần mềm SEMS |

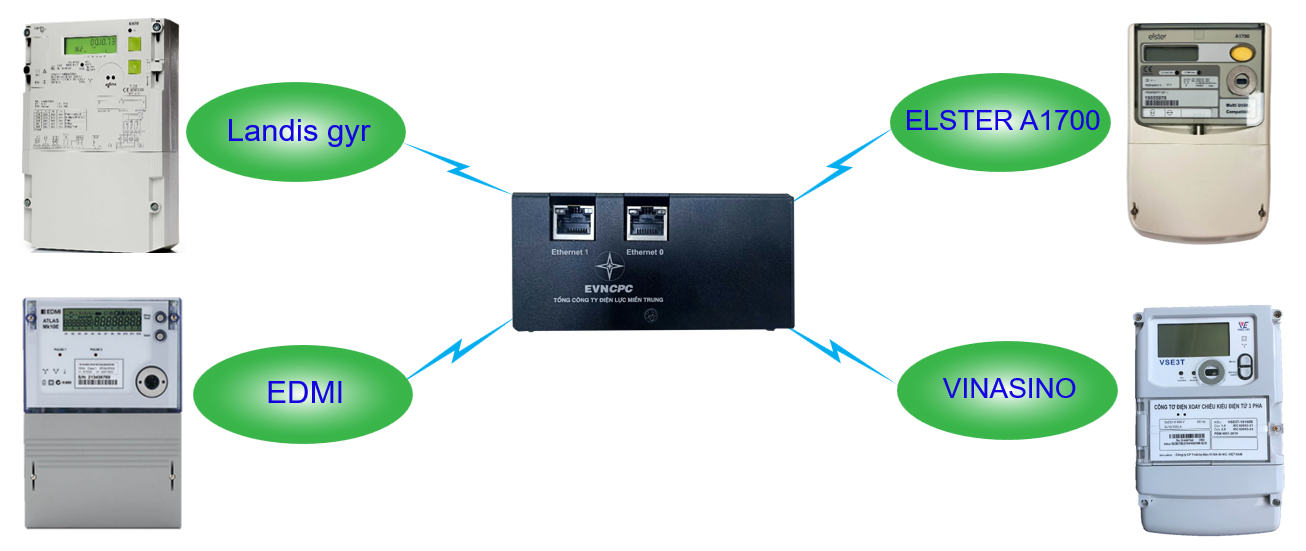

| Khách hàng đã có sẵn hệ thống đo đếm sử dụng công tơ:- Elster A1700 DT03M EMEC – Landis gyr – Edmi – Vinasino |
Có | Thiết bị GSĐK kết nối với nhiều các chủng loại công tơ |
Khách hàng đã có sẵn hệ thống đo đếm được trang bị các chủng loại công tơ. NEXATUS đọc dữ liệu công tơ và kết nối về CTĐL
